IA-780i

400G + PCIe Gen5 シングルワイドカード

IA-780i card

コンパクトな400Gカードに、その実力をAgilex

IntelAgilex 7 I-Series FPGAは、帯域幅を重視し、高性能なプロセッサ・インターフェースを必要とするアプリケーション向けに最適化されています。

  • 第2世代HyperFlexアーキテクチャ: Stratix 10 FPGAと比較して、最大40%の性能向上または最大40%の総電力削減を実現
  • 400G:最も要求の厳しい帯域幅の要件に対応したコンフィギュレーション可能なネットワークサポート。
  • PCIe Gen5とCXLをサポート:Gen4より2倍速いデータ転送速度、CPUとワークロードアクセラレータ間の高速インターフェイス。

Agilex アクセラレーション 動画

400Gネットワーキング

IA-780iは、最大400Gを提供し、最も要求の厳しい帯域幅の要件をサポートします。設定可能なネットワークサポートには、ハードイーサネットのメディアアクセスコントロール(MAC)、物理コーディングサブレイヤー(PCS)、フォワードエラー訂正(FEC)が含まれ、さまざまな速度に対応します。

第2世代インテル® Hyperflex™ アーキテクチャー

Intel Hyperflexの継続的な改善により、Stratix 10 のデバイス設計と比較して、パフォーマンスの向上が実現しました。このように、第2世代アーキテクチャは、顧客の生産性を大幅に向上させ、市場投入までの時間を短縮することができます。

PCIe Gen5およびCXL

PCIe Gen5は、PCIe Gen4の2倍のデータ転送速度をサポートし、PCインターコネクト、グラフィックスアダプタ、チップレベル通信の開発者に、より高いパフォーマンス能力を提供します。また、Compute Express Link(CXL)のサポートにより、CPUへの高速・低レイテンシーインタフェースを実現します。

価格見積もりは必要ですか?

購入の準備はできていますか?

ジェネレーション5.0

帯域を2倍にする!

最新のPCIe Gen5インターフェースで構築されたIA-780iは、Gen4デバイスの最大2倍の帯域幅を転送することができます。

エンタープライズクラスで展開

モレックスのパワーで製品化を促進する

IA-780iは、BittWareのエンタープライズクラスの基礎石、すなわち広範な検証によってすでに証明されている既存の製品とプロセスの上に構築されています。IA-780iは、エンタープライズクラスの基礎石をベースに構築されています。この基礎石は、広範な検証を経て実証された既存の製品とプロセスであり、生産に移行する際には、より速いターンアラウンドと開発時に使用したのと同じハードウェアを利用することを意味します。

400Gネットワーキング

QSFP-DDは、10/25/100GbEリンク用のハードIPで最大400Gbpsを提供(合計最大4×100GbE)。

用途に応じたモレックスコネクター/ケーブルのカスタマイズについては、お問い合わせください。

CXL logo

CXLのサポート

CXL(Compute Express Link)は、業界でサポートされている、プロセッサ、メモリ拡張、およびアクセラレータ間のキャッシュコヒーレント相互接続です。CXLテクノロジーは、CPUのメモリ空間と接続されたデバイス上のメモリ間のメモリコヒーレンシーを維持し、より低いレイテンシ、ソフトウェアスタックの複雑さの軽減、およびシステム全体のコストの削減によるリソースの共有を可能にします。

* CXLはカードとは別売りのライセンスが必要です。

インテルのoneAPIに対応

このソフトウェア指向のツールフローで、より速く開発し、コードを再利用する。

高レベルのソフトウェアツールフローをサポートすることは、異種アーキテクチャの活用を望む顧客ベースの増加にとって重要です。インテルの新しいoneAPIは、コードの再利用を中心に設計されており、他のハイレベルなツールと同様の性能を提供します。

BittWare 最近、oneAPIを使用した最新の2D FFTホワイトペーパーを完成させ、パフォーマンスが我々の最適化されたOpenCLベースのアプローチに匹敵することを発見した。

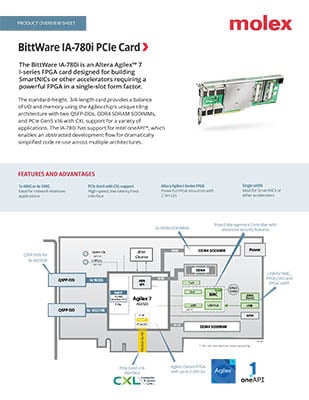

IA-780iブロック図・データシート・仕様書

To access USB and/or JTAG, you need accessory cables. Choose from these options:

  • USB-only breakout cable: Pico-lock to USB A cable, BittWare part number RS-PL05-UAP-83.
  • JTAG-only breakout cable: Pico-lock to JTAG cable, BittWare part number RS-PL06-JTB-13

We recommend the combination JTAG cable for development. For deployment, the USB-only breakout cable is recommended.

These accessory cables are sold separately.

もっと詳しく知りたい方はこちら

ハードウェアリファレンスガイド(HRG)を請求する

HRGでは、ブロック図、表、説明文など、カードに関するより詳細な情報を得ることができます。

ボード仕様

FPGA

  • インテルAgilex 7 Iシリーズ AGI023
    • AGI023です:コアスピードグレード -1:XCVRスピードグレード -1
    • XCVRスピードグレード-1がCXLをサポート(CXL IPはライセンス制で別途購入)
    • FPGAはARM HPSを含む

ARM HPS

  • 専用40ビットDDR4
  • ARM起動用専用フラッシュメモリー
  • オプションの1GbEインターフェース(BittWare にお問い合わせください。)

オンボードフラッシュ

  • FPGAブート用2Gbitフラッシュメモリ

外部メモリ

  • SODIMMスロット×2、各々最大32GB(デフォルト16GB)のDDR4 SDRAMモジュールに対応(合計最大64GB、ECC非対応)

ホストインタフェース

  • x16 Gen5インターフェイスをFPGAに直接接続し、PCIeハードIPに接続。
  • CXLサポート(CXL IPは別途ライセンス購入が必要)

QSFP-DDケージ

  • QSFP-DDケージは、合計でサポートします:
    • 1x 400GbE、または 2x 200/100/50/25/10GbE、または
    • 4x 100GbEまたは16x 10/25GbE(ブレイクアウトケーブル付き
  • マルチレートハードMACはあらゆる組み合わせに対応
  • ネットワークリカバリークロッキングのジッタークリーナー

GPIO

  • 4x GPIO

外部クロッキング

  • 1PPSおよび10MHzの基準クロック入力(基板内)

USB

  • BMCへのUSBアクセス、USB-UART

ボードマネジメントコントローラー

  • 電源シーケンスとリセット
  • 電圧、電流、温度監視
    • プロテクションシャットダウン
  • クロックの構成
  • SPIリンクによる低帯域BMC-FPGA通信。
  • USB 2.0
  • PLDM対応
  • カードレベルのセキュリティ
    • BMC ルートオブトラスト
    • BMCとFPGAのセキュアブート
    • BMCとFPGAのセキュアアップグレード
    • 鍵の管理
  • バッテリーバックアップ付きRTC

クーリング

  • 標準:単幅パッシブヒートシンク

エレクトリカル

  • PCIeスロットおよび外部電源コネクタから供給されるオンボードパワー
  • 消費電力はアプリケーションに依存します。
  • 最大消費電力150W

環境関連

  • 動作温度5℃から35℃まで

品質

  • IPC-A-610 Class 2に準拠。
  • RoHS指令に適合しています。
  • CE、FCC、UKCA、ICES認証

フォームファクター

  • 標準高さ、長さ3/4、シングルスロットPCIeカード
  • Size: 111.15mm x 254.00mm (4.376in x 10.000in)

開発ツール

システム開発

  • BittWare PCIeドライバ、ライブラリ、ボードモニタリングユーティリティを含むSDK。

アプリケーション開発

  • Intel FPGA oneAPI Base Toolkit、Intel High-Level Synthesis(C/C++)、Quartus Prime Pro(HDL、Verilog、VHDLなど)。
