BittWare パートナーIP

MACsec IPコア

IEEE 802.1AE IPコア

Xiphera MACsecファミリーは、IEEE Std 802.1AE-2018で標準化されているMACsec(Media Access Control security)プロトコルを実装した高速IPコアを提供します。MACsecプロトコルは、受信したフレームが送信を主張する送信局によって送信されたことを保証することによって、レイヤ2(OSIモデルによる)トラフィックのセキュリティインフラストラクチャを定義しています。また、局間のトラフィックは、データの機密性を提供するために暗号化され、データの整合性を提供するために認証されます。

典型的な MACsec アプリケーションは、10G、25G、40G などの高いデータ帯域幅を必要とし、FPGA ベースのアクセラレーション から大きな恩恵を受けることが多い。Xiphera MACsec IP は、BittWareの IA-840f および IA-420fAgilex FPGA ベースの PCIe カードで動作します。

主な特徴

IEEE規格に準拠 802.1AE-2018

インテルでは49.25+Gb/s Agilex Fシリーズ

MACsecに完全準拠 プロトコル

特徴

中程度のリソースが必要です:

  • Xiphera MACsec IP (XIP1213H) には、53842 Adaptive Lookup Modules (ALM) (Intel® Agilex® F) が必要です。

パフォーマンスを発揮します:

  • Xiphera MACsec IP(XIP1213H)は、数十Gbps台のスループットを実現し、例えばIntelAgilex Fでは49.25+Gbpsを実現しています。

スタンダードコンプライアンスです:

  • Xiphera MACsec IPは、IEEE Std 802.1AE-2018で標準化されているMACsecプロトコルに完全に準拠しています。
  • 暗号スイートは、AES(Advanced Encryption Algorithm)規格に完全準拠し、GCM(Galois Counter Mode)規格にも準拠しています

テストベクター準拠:

  • Xiphera MACsec IPは、IEEE Std 802.1AE-2018のAnnex Cに規定されたテストベクタに合格しています。

OSIネットワークモデル

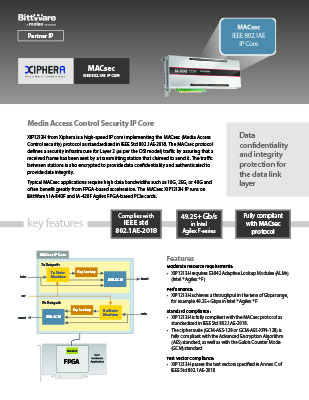

ブロック図、データシート、製品詳細

機能性

空の見出し

Xiphera MACsec IPは、Galois Counter Mode(AES-GCM)の128ビットまたは256ビットキーを持つAdvanced Encryption Standardを使用して、データの機密性、データの完全性、データの起源認証を保護します。XIP1213Hは、25Gbpsリンクのデータトラフィックに最も適しています。

空の見出し

空の見出し

使用例

空の見出し

MACsecの本来のユースケースは、有線ローカルエリアネットワークにおける通信の保護です。また、MACsecは以下のような用途にも使用することができます:

  • 通信ネットワークにおける重要な制御メッセージを保護するため
  • インダストリアルオートメーションアプリケーションにおける機密性の高い測定データを保護するために
  • ポイント・ツー・ポイントのビデオリンクを保護するために

空の見出し

空の見出し

成果物

暗号化されたソースコード、包括的なVHDLテストベンチ、詳細なデータシートが付属しています。 MACsec IPは、4つのバリエーションがあります:
RS-XI-1211B MACsec AES128-GCM
RS-XI-1211H MACsec AES128-GCM、ハイスピード
RS-XI-1213B MACsec AES256-GCM
RS-XI-1213H MACsec AES256-GCM、ハイスピード

価格や詳細についてご興味のある方は、こちらをご覧ください。

当社のテクニカルセールスチームは、在庫状況や構成情報を提供したり、技術的な質問に答えたりする準備ができています。
