パワフルなIA-840fを紹介します:
エンタープライズクラスのインテルAgilex ベース FPGAアクセラレータ
> 柔軟なカスタマイズが可能なハードウエア
> oneAPIソフトウェアサポート

IA-840f PCIeカード写真

の力を活用するAgilex

新しいIntelAgilex FPGAは、よりパワフルで消費電力が少なく、PCIe Gen4などのI/O機能を追加しています。

  • 第2世代HyperFlexアーキテクチャ: Stratix 10 FPGAと比較して、最大40%の性能向上または最大40%の総電力削減を実現
  • DSPの革新:ハード化されたBFLOAT16と最大40テラフロップスのデジタル・シグナル・プロセッサ(DSP)性能に対応(FP16)。
  • 先進のメモリ対応:最大128GBytesのDDR4 SDRAMメモリを搭載。

Agilex アクセラレーション 動画

DSPイノベーション

IA-840f FPGAは、単精度FP32、半精度FP16、BFLOAT16、INT8計算をハード的にサポートするコンフィギュラブルDSPエンジンを備えています。Agilex 、INT7からINT2までの低精度コンフィギュレーションもサポートしており、進化するAIワークロードに最適な柔軟性を備えています。

第2世代インテル® Hyperflex™ アーキテクチャー

Intel Hyperflexの継続的な改善により、Stratix 10 のデバイス設計と比較して、パフォーマンスの向上が実現しました。このように、第2世代アーキテクチャは、顧客の生産性を大幅に向上させ、市場投入までの時間を短縮することができます。

ハード化されたプロトコルのサポート

Agilex FPGAは、100GイーサネットやPCIe Gen 4を含む多くの一般的な機能のためのハード化されたプロトコルを統合することにより、最適な電力、性能、ロジック利用効率を提供します。

価格見積もりは必要ですか?

購入の準備はできていますか?

PCI Expressロゴ

ジェネレーション4.0

帯域を2倍にする!

最新のPCIe Gen4インターフェースで構築されたIA-840Fは、Gen3デバイスの最大2倍の帯域幅を転送することができます。

エンタープライズクラスで展開

モレックスのパワーで製品化を促進する

IA-840fは、BittWareのエンタープライズクラスの基礎石、すなわち、広範な検証によってすでに証明されている既存の製品とプロセスの上に構築されています。IA-840fは、エンタープライズクラスの基礎石をベースに構築されています。この基礎石は、広範な検証を経て実証された既存の製品とプロセスであり、生産に移行する際には、より早いターンアラウンドと開発に使用していたのと同じハードウェアを使用することを意味します。

BittWare 企業クラスのカテゴリー図解
モレックスQSFP-DD-4x 100Gケーブル

最大600GbpsのI/O

IA-840fは、3つのQSFP-DDを搭載し、アプリケーションのニーズを満たす高速I/Oを提供します:

3個のQSFP-DDが10/25/100GbEリンク(合計最大4×100GbE)用のハードIPで最大600Gbpsを提供。アプリケーションに応じてカスタマイズされたモレックスコネクター/ケーブルについてもお問い合わせください。

インテルのoneAPIに対応

このソフトウェア指向のツールフローで、より速く開発し、コードを再利用する。

高レベルのソフトウェアツールフローをサポートすることは、異種アーキテクチャの活用を望む顧客ベースの増加にとって重要です。インテルの新しいoneAPIは、コードの再利用を中心に設計されており、他のハイレベルなツールと同様の性能を提供します。

BittWare 最近、oneAPIを使用した最新の2D FFTホワイトペーパーを完成させ、パフォーマンスが最適化されたOpenCLベースのアプローチと一致することを確認しました。

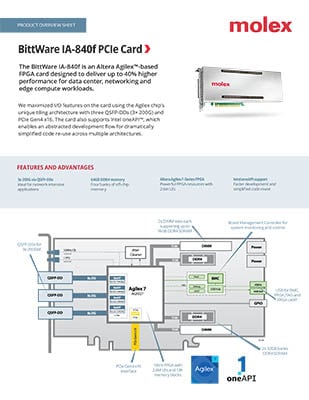

ブロック図、データシート、仕様書

もっと詳しく知りたい方はこちら

ハードウェアリファレンスガイド(HRG)を請求する

HRGでは、ブロック図、表、説明文など、カードに関するより詳細な情報を得ることができます。

ボード仕様

FPGA

  • インテルAgilex 7 FPGA
    • R2581AパッケージのAGF027
    • コアスピード・グレード-2:I/Oスピード・グレード-2
  • その他のFPGAオプションについては、BittWare までお問い合わせください。

オンボードフラッシュ

  • FPGAブート用2Gbitフラッシュメモリ

外部メモリ

  • 2×288ピンDIMMスロット、それぞれ最大32GB(デフォルト16GB)のDDR4 SDRAMモジュールに対応(合計最大64GB)
  • 2xバンクのオンボードDDR4、各最大32GB。

ホストインタフェース

  • x16 Gen4インターフェイスをFPGAに直接接続し、PCIeハードIPに接続。

QSFP-DDケージ

  • フロントパネルにQSFP-DDケージ3個、24個のトランシーバーでFPGAに直接接続。
  • 10/25/40/100GbEに対応したユーザープログラマブルな低ジッタークロッキング。
  • 各QSFP-DDは独立したクロックが可能です。
  • ネットワークリカバリークロッキングのジッタークリーナー
  • 10/25/100GbE用マルチレートハードMAC+FEC

外部クロッキング

  • 1 PPSおよび10MHz ref clkのフロントパネル入力。

USB

  • BMCへのUSBアクセス、USB-JTAG、USB-UART

ボードマネジメントコントローラー

  • 電圧、電流、温度監視
  • 電源シーケンスとリセット
  • フィールドのアップグレード
  • FPGAのコンフィギュレーションと制御
  • クロックの構成
  • SPIリンクによる低帯域BMC-FPGA通信。
  • USB 2.0
  • PLDM対応
  • 電圧オーバーライド

クーリング

  • 標準:二重幅パッシブヒートシンク
  • オプション:ダブルワイド液冷

エレクトリカル

  • 12VのPCIeスロットと2つのAUXコネクターから供給されるオンボードパワー
  • 消費電力はアプリケーションに依存します。
  • 代表的な最大消費電力 TBD

環境関連

  • 動作温度5℃から35℃まで

品質

  • IPC-A-610 Class 2に準拠。
  • RoHS指令に適合しています。
  • CE、FCC、UKCA、ICES認証

フォームファクター

  • 標準的な高さのPCIeデュアルスロットボード
  • 111.15mm x 266.70mm(4.376インチ x 10.500インチ)

開発ツール

システム開発

  • PCIeドライバ、ライブラリ、ボードモニタリングユーティリティを含むソフトウェア開発ツールキット。

アプリケーション開発

  • サポートするデザインフロー - Intel FPGA OneAPI Base Toolkit, Intel High-Level Synthesis (C/C++) &Quartus Prime Pro (HDL, Verilog, VHDL, etc).

r3 v0
