PCIe FPGA 카드

XUP-P3R

AMD UltraScale+ 3/4-Length PCIe Board

100GbE 4개 및 최대 512GB DDR4

가격 견적이 필요하신가요?

구매할 준비가 되셨나요?

개요

BittWare’s XUP-P3R is a 3/4-length PCIe x16 card based on the AMD Virtex UltraScale+ FPGA. The UltraScale+ devices deliver high-performance, high-bandwidth, and reduced latency for systems demanding massive data flow and packet processing. The board offers extensive memory configurations supporting up to 512 GBytes of memory, sophisticated clocking and timing options, and four front panel QSFP cages, each supporting up to 100 Gbps (4×25) – including 100GbE.

또한 XUP-P3R은 고급 시스템 모니터링을 위한 보드 관리 컨트롤러(BMC)를 통합하여 플랫폼 통합 및 관리를 크게 간소화합니다. 이러한 모든 기능이 결합되어 네트워크 처리 및 보안, 가속, 스토리지, 브로드캐스트, 시그인트를 비롯한 다양한 데이터 센터 애플리케이션에 이상적인 XUP-P3R입니다.

주요 기능

4개의 QSFP28을 통한 4x 100GbE

최대 512GB바이트 DDR4

Up to VU9P: 2.5 million LCs FPGA by AMD

SEP 모듈

비트웨어의 독점 SEP(직렬 확장 포트)를 사용하면 XUP-P3R을 확장하여 PCIe Gen3 x16 슬롯을 추가하거나, QSFP 4개를 추가하거나, 두 대의 XUP-P3R을 연결할 수 있습니다.

8x 12G-SDI 비디오

이 애드온 카드에는 SDI SFP 비디오 모듈을 위해 전기적으로 설계된 여러 개의 SFP 케이지가 있습니다. 이를 통해 고객은 대형 VU9P FPGA로 비디오를 캡처하기 위한 개념 증명 어플라이언스를 신속하게 구축할 수 있었습니다.

추가 PCIe x16 인터페이스

많은 FPGA는 메인 카드의 엣지 핑거로 가능한 것보다 더 많은 PCIe 연결을 제공하므로, 이 경우 추가 슬롯을 통해 두 번째 PCIe Gen3 x16 인터페이스를 제공합니다.

추가 4x QSFP28

일부 고객에게는 독점 인터페이스를 추가하는 것이 중요한 설계 요소입니다. 우리는 고객이 FPGA당 8개의 QSFP28을 사용하여 신속하게 시장에 출시할 수 있도록 도터카드를 설계했습니다.

능동 및 수동 냉각 옵션

표준 액티브 팬 및 히트싱크 냉각 외에도 XUPP3R은 표준 및 히트파이프를 사용하는 새로운 고급 패시브 냉각의 두 가지 패시브 옵션을 제공합니다.

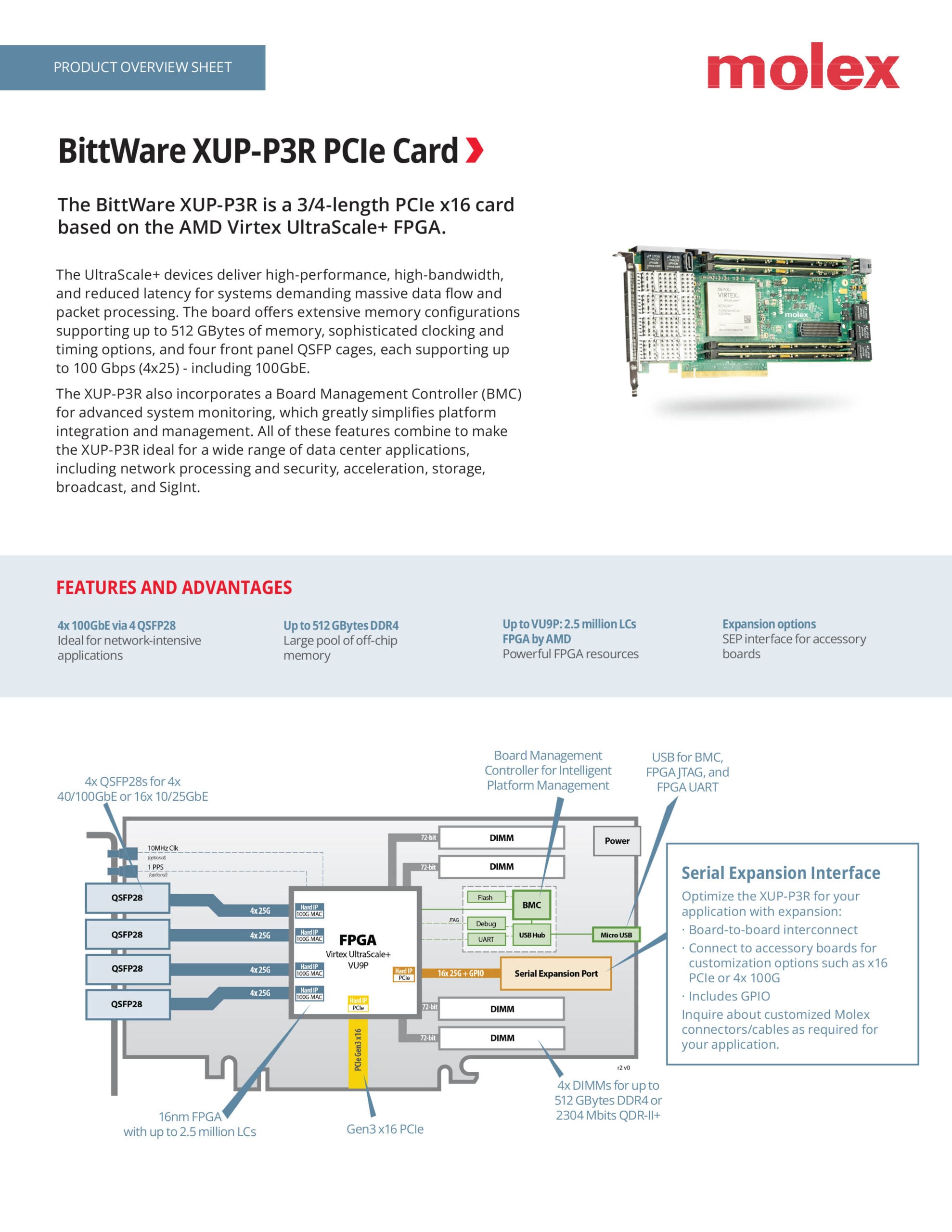

블록 다이어그램, 데이터 시트 및 사양

더 자세한 정보를 원하시나요?

하드웨어 참조 가이드(HRG) 요청하기

HRG는 블록 다이어그램, 표, 설명 등 카드에 대한 훨씬 더 자세한 정보를 제공합니다.

사양

FPGA

  • 버텍스 울트라스케일+
    • VU9P
    • 코어 속도 등급 - 2
  • 추가 FPGA 옵션에 대해서는 BittWare에 문의하세요.

온보드 플래시

  • FPGA 부팅용 플래시 메모리

외장 메모리

  • 4개의 DIMM 사이트, 각각 지원*:
    • 최대 128GB바이트 DDR4 x72(ECC 포함)
    • 최대 576Mbits 듀얼 QDR-II+ x18(독립 288Mbit 뱅크 2개)

호스트 인터페이스

  • FPGA에 직접 연결되는 x16 Gen3 인터페이스

USB 포트

  • 마이크로 USB: (USB 2.0) 디버그 및 프로그래밍 FPGA 및 플래시용

직렬 확장 포트(SEP)

  • 20x GTY 트랜시버를 통한 FPGA로의 확장 인터페이스(옵션, 두 번째 슬롯 필요)
  • FPGA에 대한 14x GPIO 신호

QSFP 케이지

  • 16개의 트랜시버를 통해 FPGA에 직접 연결된 전면 패널의 4개의 QSFP28(zQSFP) 케이지
  • 각각 100GbE, 40GbE, 25GbE 4개 또는 10GbE 4개를 지원하며 400GbE를 위해 결합할 수 있습니다.

보드 관리 컨트롤러

  • 전압, 전류, 온도 모니터링
  • 전원 시퀀싱 및 재설정
  • 현장 업그레이드
  • FPGA 구성 및 제어
  • 시계 구성
  • I2C 버스 액세스
  • USB 2.0
  • 전압 재정의

냉각

  • 표준: 이중 폭 액티브 팬 및 방열판
  • 옵션: 이중 폭 패시브 방열판
  • 옵션: 히트파이프를 사용한 이중 폭 고급 패시브 쿨링

전기

  • 12V PCIe 슬롯 및 AUX 커넥터(6핀)에서 온보드 전원을 공급받습니다.
  • 전력 손실은 애플리케이션에 따라 다릅니다.

환경

  • 작동 온도 5°C ~ 35°C

폼 팩터

  • 3/4 길이, 표준 높이의 PCIe 듀얼 슬롯 보드
  • 9.4 x 4.37인치

개발 도구

애플리케이션 개발

  • HDL/베릴로그
    • BittWorks II 툴킷 - BittWare 하드웨어용 호스트, 명령 및 디버그 도구
    • AMD Vivado® Design Suite
  • OpenCL - AMD SDAccel Development Environment, SDAccel Platform Release and pre-built examples for XUP-P3R

FPGA 개발

  • FPGA 예제 - Vivado 프로젝트 예제
