IA-860m

대용량 메모리 대역폭
차세대 PCIe 5.0 + CXL

IA-860m FPGA PCIe 카드

HBM2e가 탑재된 M-시리즈 애자일렉스

인텔 애자일렉스 M 시리즈 FPGA는 처리량 및 메모리 집약적인 애플리케이션에 최적화되어 있습니다.

  • 800GB/s 메모리 대역폭: 강화된 메모리 NoC는 HBM2e를 사용하여 800GB/s 이상의 업계 최고 메모리 대역폭을 지원합니다.
  • 400G: 가장 까다로운 대역폭 요구 사항을 충족하는 구성 가능한 네트워킹 지원.
  • PCIe Gen5 및 CXL 지원: Gen4보다 2배 빠른 데이터 전송 속도와 CPU와 워크로드 가속기 간의 고속 인터페이스.


400G 네트워킹

IA-860m은 가장 까다로운 대역폭 요구 사항을 지원하기 위해 최대 400G를 제공합니다. 구성 가능한 네트워킹 지원에는 다양한 속도에 대한 하드 이더넷 미디어 액세스 제어(MAC), 물리적 코딩 하위 계층(PCS), 순방향 오류 수정(FEC)이 포함됩니다.

800GB/s 메모리 대역폭

 패키지 내 HBM2e 메모리와 DDR5를 지원하는 인텔® Agilex™ M 시리즈 FPGA는 새롭게 강화된 메모리 네트워크 온 칩(NoC)을 통해 전송 계층을 향상시켜 성능과 효율성은 높이고 필요한 FPGA 리소스는 줄입니다.

PCIe Gen5 및 CXL

PCIe Gen5는 PCIe Gen4보다 2배 빠른 데이터 전송 속도를 지원하여 PC 상호 연결, 그래픽 어댑터 및 칩 수준 통신 개발자에게 더 뛰어난 성능 기능을 제공합니다. 또한 컴퓨트 익스프레스 링크(CXL)를 지원하여 CPU에 대한 고속, 저지연 인터페이스를 구현할 수 있습니다.

가격 견적이 필요하신가요?

구매할 준비가 되셨나요?

PCI Express 로고

5.0 세대

대역폭을 두 배로 늘리세요!

최신 PCIe Gen5 인터페이스로 구축된 IA-860m은 Gen4 장치보다 최대 2배의 대역폭을 전송할 수 있습니다.

배포를 위한 엔터프라이즈급

Molex의 강력한 성능으로 제품 출시 가속화

IA-860m은 광범위한 검증을 통해 이미 입증된 기존 제품 및 프로세스라는 BittWare의 엔터프라이즈급 기반 위에 구축되었습니다. 따라서 프로덕션으로 전환할 시기가 되면 개발에 사용하던 하드웨어를 그대로 활용하면서 더 빠르게 처리할 수 있습니다.

BittWare 엔터프라이즈급 카테고리 예시
MCIO 8x 케이블

유연한 확장 IO

QSFP-DD 및 MCIO 커넥터를 갖춘 IA-860m은 애플리케이션 요구 사항을 충족할 수 있는 다양한 유연성을 제공합니다:

  • 3개의 QSFP-DD는 최대 3개의 400G(12개의 100G 또는 24개의 10/25/50G)를 제공합니다.
  • MCIO 확장 포트를 사용하면 PCIe 확장을 통해 IA-860m을 애플리케이션에 맞게 최적화할 수 있습니다.

애플리케이션에 필요한 맞춤형 Molex 커넥터/케이블에 대해 문의하세요.

CXL 로고

CXL 지원

CXL(컴퓨트 익스프레스 링크)은 업계에서 지원하는 프로세서, 메모리 확장, 가속기 간의 캐시 일관성 상호 연결 기술입니다. CXL 기술은 CPU 메모리 공간과 연결된 장치의 메모리 간에 메모리 일관성을 유지하여 지연 시간을 줄이고 소프트웨어 스택 복잡성을 줄이며 전체 시스템 비용을 낮추는 리소스 공유를 가능하게 합니다.

* CXL은 카드와 별도로 판매되는 라이선스가 필요합니다.

인텔의 oneAPI 지원

이 소프트웨어 지향 도구 흐름에서 더 빠르게 개발하고 코드를 재사용하세요.

이기종 아키텍처를 활용하고자 하는 고객층이 증가함에 따라 하이레벨 소프트웨어 도구 흐름을 지원하는 것은 매우 중요합니다. 인텔의 새로운 oneAPI는 다른 고급 도구와 유사한 성능을 제공하면서 코드 재사용을 중심으로 설계되었습니다.

비트웨어는 최근 oneAPI를 사용하여 업데이트된 2D FFT 백서를 완성했으며, 그 성능이 최적화된 OpenCL 기반 접근 방식과 일치한다는 사실을 발견했습니다.



비트웨어 파트너의 IP 및 솔루션으로 더 빠르게 시장에 진출하세요.

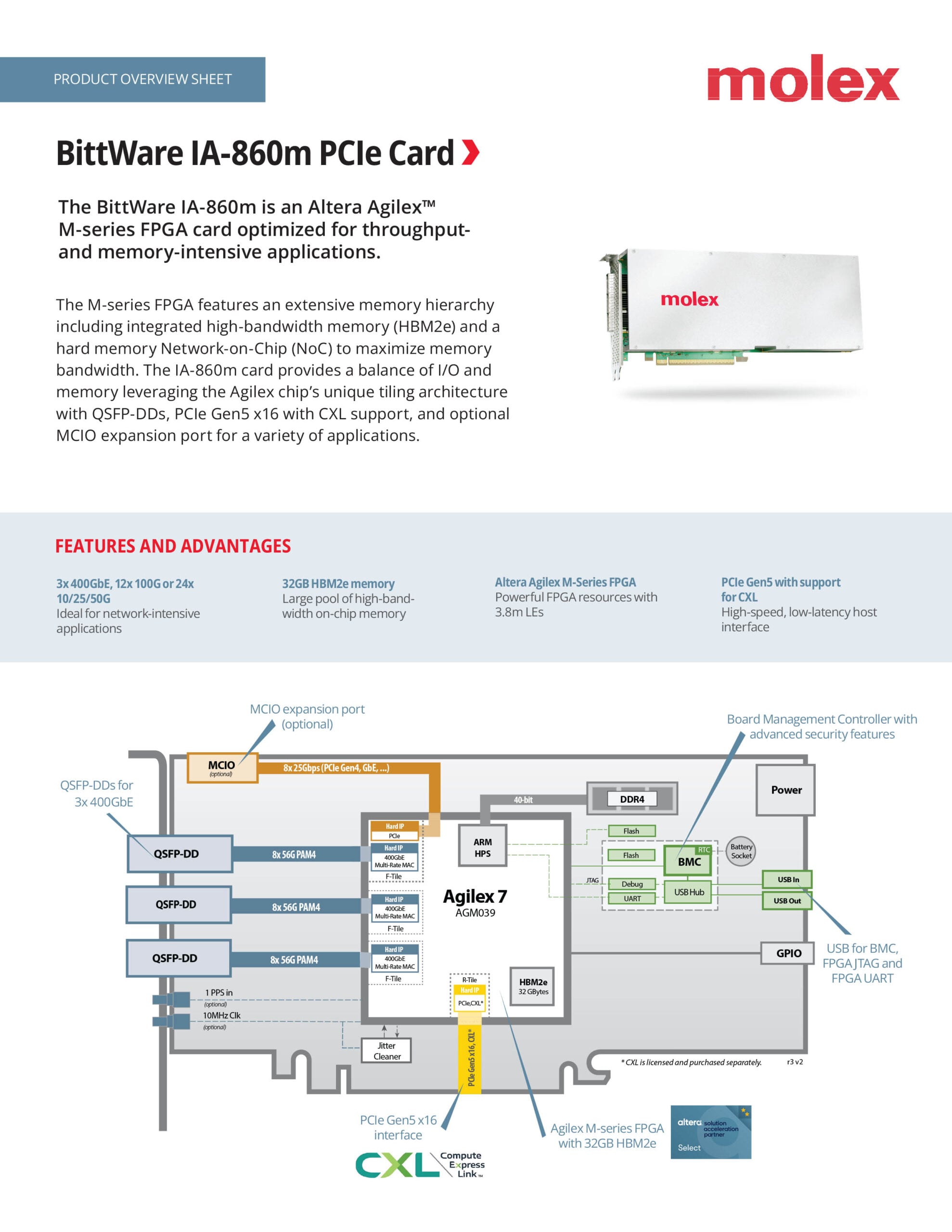

IA-860m 블록 다이어그램, 데이터 시트 및 사양

USB 및/또는 JTAG에 액세스하려면 액세서리 케이블이 필요합니다. 다음 옵션 중에서 선택하세요:

  • USB 인 브레이크아웃 케이블: Pico-lock - USB A 케이블, BittWare 부품 번호 RS-PL05-UAP-83
  • USB 출력 브레이크아웃 케이블: Pico-lock-Pico-lock 케이블, BittWare 부품 번호 RS-PL05-PL05-24.
  • JTAG 브레이크아웃 케이블: Pico-lock-JTAG 케이블, BittWare 부품 번호 RS-PL06-JTB-13

개발용으로는 JTAG 케이블 조합을 권장합니다. 배포 시에는 USB 전용 브레이크아웃 케이블을 사용하는 것이 좋습니다.

이러한 액세서리 케이블은 별도로 판매됩니다.

보드 사양

FPGA

  • 인텔 애자일렉스 7 AGM039(기본값)
    • 패키지: 패키지: R47A
    • 32GB HBM2e
    • 코어 속도 등급 -2, XCVR 속도 등급 -2
    • FPGA에는 ARM HPS가 포함됩니다.
    • XCVR 속도 등급 -1의 CXL(CXL IP는 별도 라이선스 및 구매)

ARM HPS

  • 전용 40비트 DDR4
  • ARM 부팅을 위한 전용 플래시 메모리
  • 1GbE 인터페이스 옵션(BittWare에 문의)

온보드 플래시

  • FPGA 부팅을 위한 2Gbit 플래시 메모리

M.2 SSD 슬롯

  • NVMe PCIe M.2 2230 SSD용 슬롯

호스트 인터페이스

  • PCIe 하드 IP에 연결된 FPGA에 직접 연결되는 x16 Gen5 인터페이스
  • CXL 지원(CXL IP는 라이선스 및 별도 구매)

QSFP-DD 케이지

  • 24개의 트랜시버를 통해 FPGA에 직접 연결된 전면 패널의 QSFP-DD 케이지 3개
  • 10/25/40/100/400GbE를 지원하는 사용자 프로그래밍 가능 로우 지터 클록킹
  • 각 QSFP-DD는 독립적으로 클럭킹할 수 있습니다.
  • 네트워크 복구 클록킹을 위한 지터 클리너
  • 다중 속도 하드 MAC+FEC
  • QSFP28과 완벽한 하위 호환성

MCIO

  • 2개의 Gen4 x4 루트 콤플렉스를 지원하는 x8 커넥터

GPIO

  • 4x GPIO

외부 클록킹

  • 1 PPS 및 10MHz 레퍼런스 클럭 전면 패널 입력 (옵션)

USB

  • BMC, USB-JTAG, USB-UART에 대한 USB 액세스

보드 관리 컨트롤러

  • 전원 시퀀싱 및 재설정
  • 전압, 전류, 온도 모니터링
    • 보호 종료
  • 시계 구성
  • SPI 링크를 통한 저대역폭 BMC-FPGA 통신
  • USB 2.0
  • PLDM 지원
  • 카드 수준 보안
    • BMC 신뢰의 루트
    • BMC 및 FPGA 보안 부팅
    • BMC 및 FPGA 보안 업그레이드
    • 키 관리
  • 배터리 백업 기능이 있는 RTC

냉각

  • 표준: 이중 폭 패시브 방열판
  • 옵션: 이중 폭 액체 냉각

전기

  • PCIe 슬롯 12V 및 12핀 AUX 전원 커넥터에서 파생되는 온보드 전원
  • 전력 손실은 애플리케이션에 따라 다릅니다.
  • 일반적인 최대 전력 소비량 미정

환경

  • 작동 온도: 5°C ~ 35°C

품질

  • IPC-A-610 클래스 2에 따라 제조됨
  • RoHS 준수
  • CE, FCC, UKCA 및 ICES 승인

폼 팩터

  • 표준 높이, 전체 길이, 듀얼 슬롯 PCIe 카드
  • 111.15mm x 312.00mm(4.376인치 x 12.283인치)

개발 도구

시스템 개발

  • PCIe 드라이버, 라이브러리 및 보드 모니터링 유틸리티를 포함한 BittWare SDK

애플리케이션 개발

  • 지원되는 설계 흐름 - 인텔 FPGA oneAPI 베이스 툴킷, 인텔 하이레벨 합성(C/C++) 및 쿼터스 프라임 프로(HDL, Verilog, VHDL 등)

r0 v1
