IA-440i
400G + PCIe Gen5 단일 폭 카드
애자일렉스의 강력한 성능을 갖춘 컴팩트한 400G 카드
인텔 Agilex 7 I-시리즈 FPGA는 대역폭을 많이 사용하고 고성능 프로세서 인터페이스가 필요한 애플리케이션에 최적화되어 있습니다.
- 2세대 하이퍼플렉스 아키텍처: Stratix 10 FPGA에 비해 최대 40% 더 높은 성능 또는 최대 40% 더 낮은 총 전력 .
- 400G: 가장 까다로운 대역폭 요구 사항을 충족하는 구성 가능한 네트워킹 지원.
- PCIe Gen5 및 CXL 지원: Gen4보다 2배 빠른 데이터 전송 속도와 CPU와 워크로드 가속기 간의 고속 인터페이스.
Agilex 가속 비디오
400G 네트워킹
IA-440i는 가장 까다로운 대역폭 요구 사항을 지원하기 위해 최대 400G를 제공합니다. 구성 가능한 네트워킹 지원에는 다양한 속도에 대한 하드 이더넷 미디어 액세스 제어(MAC), 물리적 코딩 하위 계층(PCS), 순방향 오류 수정(FEC)이 포함됩니다.
2세대 인텔® 하이퍼플렉스™ 아키텍처
인텔 하이퍼플렉스의 지속적인 개선은 스트라틱스 10 디바이스 설계에 비해 향상된 성능을 제공합니다. 따라서 2세대 아키텍처는 고객의 생산성을 크게 향상시키고 시장 출시 기간을 단축합니다.
PCIe Gen5 및 CXL
PCIe Gen5는 PCIe Gen4보다 2배 빠른 데이터 전송 속도를 지원하여 PC 상호 연결, 그래픽 어댑터 및 칩 수준 통신 개발자에게 더 뛰어난 성능 기능을 제공합니다. 또한 컴퓨트 익스프레스 링크(CXL)를 지원하여 CPU에 대한 고속, 저지연 인터페이스를 구현할 수 있습니다.
가격 견적이 필요하신가요?
5.0 세대
대역폭을 두 배로 늘리세요!
최신 PCIe Gen5 인터페이스로 구축된 IA-440i는 Gen4 장치보다 최대 2배의 대역폭을 전송할 수 있습니다.
배포를 위한 엔터프라이즈급
Molex의 강력한 성능으로 제품 출시 가속화
IA-440i는 광범위한 검증을 통해 이미 입증된 기존 제품 및 프로세스라는 BittWare의 엔터프라이즈급 기반 위에 구축되었습니다. 프로덕션으로 전환할 시기가 되었을 때 개발에 사용하던 하드웨어를 그대로 활용하면서 더 빠르게 처리할 수 있습니다.
CXL 지원
CXL(컴퓨트 익스프레스 링크)은 업계에서 지원하는 프로세서, 메모리 확장, 가속기 간의 캐시 일관성 상호 연결 기술입니다. CXL 기술은 CPU 메모리 공간과 연결된 장치의 메모리 간에 메모리 일관성을 유지하여 지연 시간을 줄이고 소프트웨어 스택 복잡성을 줄이며 전체 시스템 비용을 낮추는 리소스 공유를 가능하게 합니다.
* CXL은 카드와 별도로 판매되는 라이선스가 필요합니다.
비트웨어 파트너의 IP 및 솔루션으로 더 빠르게 시장에 진출하세요.

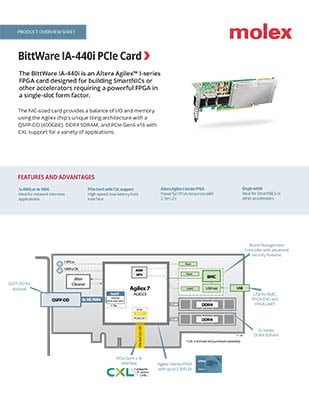

IA-440i 블록 다이어그램, 데이터 시트 및 사양
USB 및/또는 JTAG에 액세스하려면 액세서리 케이블이 필요합니다. 다음 옵션 중에서 선택하세요:
- USB 전용 브레이크아웃 케이블: Pico-lock - USB A 케이블, BittWare 부품 번호 RS-PL12-UAP-83.
- JTAG 전용 브레이크아웃 케이블: Pico-lock-JTAG 케이블, BittWare 부품 번호 RS-PL12-JTB-13
- USB + JTAG 브레이크아웃 카드: 비트웨어 부품 번호 ACC-IA-JTUSB-BKO
개발에는 USB + JTAG 브레이크아웃 카드 조합을 권장합니다. 배포 시에는 USB 전용 브레이크아웃 케이블을 사용하는 것이 좋습니다.
이러한 액세서리 케이블은 별도로 판매되며 마우저에서 구매할 수 있습니다.
보드 사양
FPGA
- 인텔 애자일렉스 7 AGI023
- AGI023: 코어 속도 등급 -1: XCVR 속도 등급 -1
- XCVR 속도 등급 -1은 CXL을 지원합니다(CXL IP는 별도 라이선스 및 구매).
- FPGA에는 ARM HPS가 포함됩니다.
온보드 플래시
- FPGA 부팅을 위한 2Gbit 플래시 메모리
외장 메모리
- 온보드 DDR4 뱅크 2개, 각 8GB
호스트 인터페이스
- PCIe 하드 IP에 연결된 FPGA에 직접 연결되는 x16 Gen5 인터페이스
- CXL 지원(CXL IP는 라이선스 및 별도 구매)
QSFP-DD 케이지
- 400Gbps(8x 50Gbps PAM4)
- PAM4: 400GbE 1개, 200GbE 2개, 100GbE 4개, 50GbE 8개
- NRZ: 200GbE 1개, 100GbE 2개, 50GbE 4개, 10/25GbE 8개
- 다중 속도 하드 MAC은 모든 조합을 지원합니다.
- 네트워크 복구 클록킹을 위한 지터 클리너
외부 클록킹
- 1 PPS 및 10MHz 레퍼런스 클럭 입력(온보드)
USB
- BMC, USB-UART에 대한 USB 액세스
보드 관리 컨트롤러
- 전원 시퀀싱 및 재설정
- 전압, 전류, 온도 모니터링
- 보호 종료
- 시계 구성
- SPI 링크를 통한 저대역폭 BMC-FPGA 통신
- USB 2.0
- PLDM 지원
- 카드 수준 보안
- BMC 신뢰의 루트
- BMC 및 FPGA 보안 부팅
- BMC 및 FPGA 보안 업그레이드
- 키 관리
냉각
- 표준: 단일 폭 패시브 방열판
전기
- PCIe 슬롯에서 파생되는 온보드 전원
- 전력 손실은 애플리케이션에 따라 다릅니다.
- 최대 전력 소비 75W
환경
- 작동 온도: 5°C ~ 35°C
품질
- IPC-A-610 클래스 2에 따라 제조됨
- RoHS 준수
- CE, FCC, UKCA 및 ICES 승인
폼 팩터
- 로우 프로파일(높이 절반, 길이 절반) PCIe 슬롯 카드
- 크기: 68.90mm x 167.65mm(2.713인치 x 6.600인치)
개발 도구
시스템 개발
- PCIe 드라이버, 라이브러리 및 보드 모니터링 유틸리티를 포함한 BittWare SDK
애플리케이션 개발
- 지원되는 디자인 플로우 - 쿼터스 프라임 프로(HDL, Verilog, VHDL 등)
r1 v0
찾고 있는 oneAPI 지원이 필요하신가요? 자세한 내용은 BittWare에 문의하세요.
