PCIe FPGA 卡

250-SoC

扁平 UltraScale+ MPSoC 卡

250-SoC 薄型PCIe FPGA 卡

概述

250-SoC 採用 AMD Zynq UltraScale+ MPSoC 器件,提供可程式設計邏輯和 64 位 ARM 處理器。這款功能強大、功能豐富的器件可協調兩個 100GbE 網路埠、板載 DDR4 記憶體和 PCIe Gen 3 主機介面之間的數據傳輸,是數據中心、網路和邊緣計算工作負載的理想選擇。

主要特點

2 個 100GbE 連接埠,通過 2 個 QSFP28 連接埠

8GB DDR4 記憶體

ZU19EG MPSoC: 64 位 Cortex A53 ARM Zynq UltraScale+

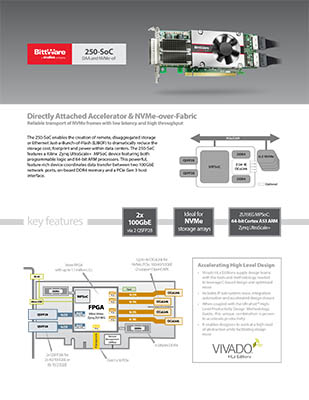

框圖、數據表和規格

想要瞭解更多詳情?

索取硬體參考指南 (HRG)

HRG為您提供有關卡片的更多詳細資訊,例如框圖,表格和描述。

規格

FPGA

  • AMD Zynq UltraScale+
    • ZU19EG FFVD1760封裝
    • 核心速度等級 -2
    • 應用ARM:四核Cortex-A53 MPCore 1.5GHz
    • 即時ARM:雙核Cortex-R5 MPCore 600MHz
    • 圖形處理器: 馬里-400 MP2
  • 聯繫BittWare獲取其他MPSoC選項

板載 DDR4 記憶體

  • DDR4 SDRAM FPGA 結構記憶體
    • 一個 4GB 的 DDR4 SDRAM x72 位
    • 傳輸速率:2400 噸/秒
  • DDR4 SDRAM MPSoC 記憶體
    • 一個 4GB 的 DDR4 SDRAM x72 位
    • 傳輸速率:2400 噸/秒

主機介面

  • 支援 x16 機械 PCIe Gen3
  • 可配置為 x16 至 Gen3,或在分叉插槽中配置為兩個 x8 PCI

QSFP 保持架

  • 2 個前面板 4-25Gbps 通道 QSFP28 籠
  • 用戶可程式設計低抖動時鐘,支援 10/25/40/100GbE
  • 每個 QSFP28 可獨立計時

電路板控制(前面板)

  • RJ45 1GbE 訪問ARM處理器
  • 用於UART到ARM處理器的USB連接器

數據中心部署、運行狀況監控和報告

  • 板載電源、電壓和溫度監控
  • 通過軟體進行現場快閃記憶體更新
  • SMBus 控制的防磚、回退和多重引導
  • SMBus 訪問獨特的電路板數據和溫度感測器

冷卻

  • 無源散熱器

電氣

  • 來自PCIe插槽電源的卡上電源
  • 功耗取決於應用
  • 典型 FPGA 功耗 ~50W

環境的

  • 工作溫度:5°C 至 35°C

品質

  • 按照 IPC JSTD-001 - 2 級製造
  • 符合 RoHS 標準

外形尺寸

  • 半高、半長PCIe板
  • 全高PCI支架選項

開發工具

FPGA 開發

  • BIST - 內建 CentOS 7 自檢功能,提供原始程式碼(引腳排列、門件、PCIe 驅動程式和主機測試應用程式)

應用開發

  • AMD 工具 - Vivado Design Suite HLx 版本:HDL 和 C/C++ 與 HLS

交付

  • 250 SoC FPGA 板
  • 內置自檢 (BIST)
  • 1 年訪問在線開發者網站
  • 1 年硬體保修

r4v2
