RFSoC 數據採集卡：
射頻x-8440
獲取 |工藝流程 |做
靈活的 4 通道類比輸入/輸出
單晶元自適應平臺
200 Gb/s 數位 I/O
單晶元上的多通道直接RF採樣
BittWare的RFX-8440卡具有靈活的服務5G，雷達，測試和測量以及衛星通信等應用，採用Xilinx最新的第三代RFSoC UltraScale+ Zynq器件。
4 通道類比輸入/輸出
憑藉三十年的感測器處理卡設計經驗，BittWare的類比前端具有低至-40 dBm的可變增益輸入/輸出和多種類比前端選項。
在數字領域做更多的事情
RFX-8440 的核心是賽靈思最新一代單晶元 RFSoC Zynq ZU43。該元件旨在將多通道數據轉換和處理整合到單個晶元上。
“現在，BittWare作為易於部署的PCIe卡完全覆蓋了6GHz以下的頻段，客戶能夠通過加速其下一代無線系統的設計和開發來獲得競爭優勢。
大衛·布魯巴克
賽靈思有線和無線事業部高級產品線經理
RFX-8440 PCIe 卡，顯示為可選的雙 QSFP28。 卡設計用於主機系統或獨立工作。
類比前端選項
類比前端的預設配置面向 L 波段（1GHz 至 2GHz）。我們還提供其他配置，可移除多個級，以提供與支持高達 4 GHz 的巴倫的直接連接。 聯繫我們獲取其他選項。
選項 1：L 波段
此選項包括多個信號調理元件，包括可變增益。

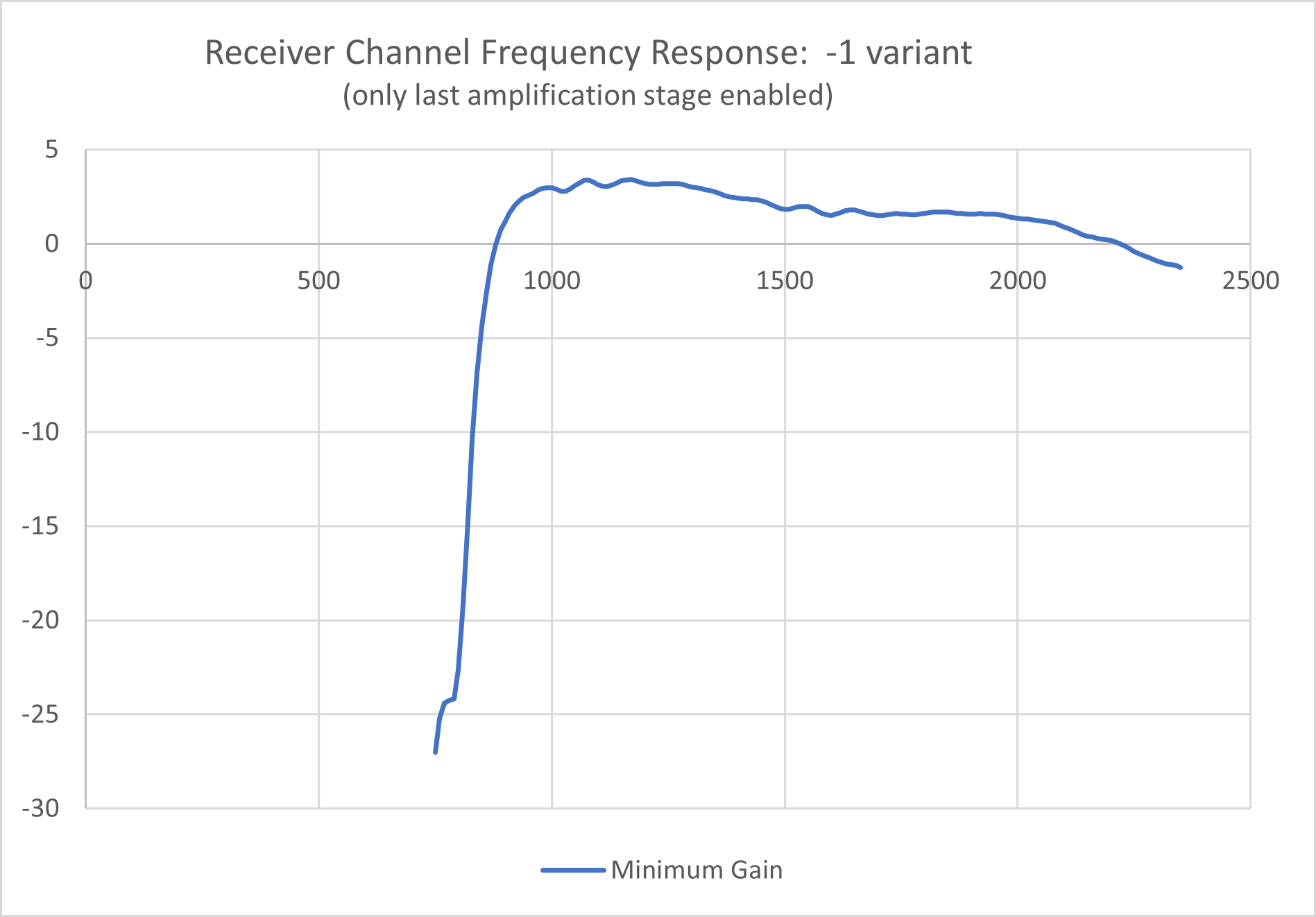

L波段頻率回應

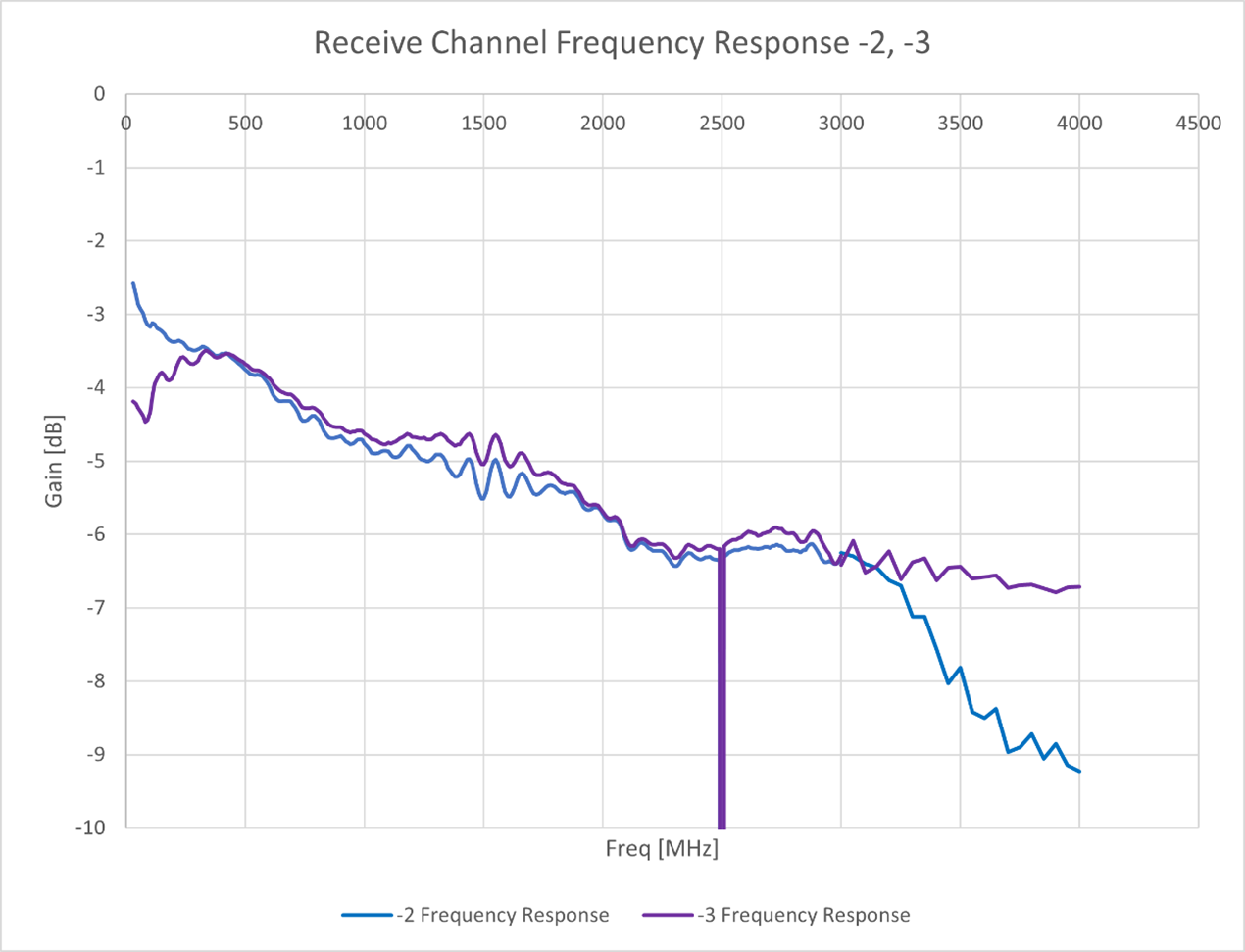

選項 2：直接 3 GHz 巴倫
此選項消除了放大器失真和L波段信號調理。
選項 3：直接 4 GHz 巴倫
與選項 2 類似，但輸入範圍擴展至 4 GHz。
靈活的 4 通道類比輸入/輸出
憑藉低至 -40 dBm（輸入）的可變增益等特性，我們設計了關鍵的模擬電路，以滿足進出 RFSoC 14 位介面的乾淨信號的性能需求。我們在高性能類比PCB設計方面的傳統跨越了三十年，是BittWare的核心優勢。
- 多種類比前端選項
- 4 個 ADC 通道，14 位，5.0GSPS
- 4 個 DAC 通道，14 位，10.0GSPS
- 可變增益輸入：-40 至 0 dBm（僅限 L 波段）
- 可變增益輸出：-40 至 0 dBm
- 外部基準和觸發器
- 可程式設計時鐘
更快地進入市場 來自BittWare合作夥伴的IP和解決方案
搭載第三代賽靈思 Zynq UltraScale+ RFSoC
RFX-8440 卡的核心是 Zynq ZU43 RFSoC：一個功能強大的單晶片自適應無線電平臺，可提供高達 6 GHz 的直接射頻採樣。憑藉多元件處理系統：FPGA、即時雙核 ARM 和第二個四核 ARM，該 RFSoC 具備採集、處理和處理射頻信號所需的一切。
- 業界唯一適應性強的單晶片無線電平臺
- 將射頻設計轉移到數字領域
- 可程式設計邏輯，滿足各種要求和新興標準
- 通過消除JESD204介面降低功耗
- 與分立式解決方案相比，減小PCB面積
- 面向未來的綜合解決方案
- 完全低於 6GHz 支援，具有擴展毫米波介面和多頻段支援
點擊幻燈片，瞭解有關 Xilinx RFSoC 的更多詳細資訊：
幻燈片內容版權歸賽靈思所有
數位 I/O
帶寬高達 200 Gb/s 的擴展選項
- OCuLink 擴展埠，8× 25 Gb/s
- 2×前面板QSFP28的可選配置（使用內部OCuLink電纜）
- 賽靈思硬IP支援雙100GbE和PCIe Gen4
- 自定義輕量級協定，可連接到其他 FPGA 卡
- 根據您的應用需求定製 Molex 連接器/電纜
- 其他 I/O 埠包括 RJ45 （1GbE）、USB 3.0 和 Mini DisplayPort
框圖、數據表和規格
射頻X-8440
顯示可選的雙 QSFP
主機板規格
FPGA
- Zynq UltraScale+ RFSoC
- 採用 E1156 封裝的 XCZU43
- 核心速度等級 -2
- 聯繫BittWare獲取其他FPGA選項
類比
- 提供多種類比設定：
- L 波段 1GHz - 2GHz： 包括多個信號調理元件，包括可變增益
- 直接 3 GHz 巴倫： 消除放大器失真和L波段信號調理
- 直接 4 GHz 巴倫： 與 3GHz 選項類似，但輸入範圍擴展至 4 GHz
- 聯繫BittWare以獲取其他選項
- 4 x 5 GSPS 14 位 ADC
- -40 至 0 dBm（預設，僅限 L 波段）
- 4 個 10 GSPS 14 位 DAC
- -40 至 0 dBm（預設）
- 可程式設計時鐘
- 外部基準和觸發器
- SSMC 型連接器
板載閃光燈
- 用於引導 FPGA 的快閃記憶體
- 用於 ARM 引導載入程式和作業系統映像的快閃記憶體
外部記憶體
- 16GB DDR4 處理系統 （ARM） 記憶體，帶 ECC
- 8GB DDR4 可程式設計邏輯記憶體，帶ECC
外部數位介面
- 加工系統
- PCIe Gen2 x1
- RJ45 乙太網
- 美國優氧資料庫
- USB 3.0
- 迷你顯示埠
- 可程式設計邏輯
- 通過以下方式高達 200 Gb/s：
- 選項 1：板載 OCuLink
- 選項 2：前面板 2x QSFP28
- 賽靈思硬IP支援雙100GbE和PCIe Gen4
冷卻
- 標準：雙寬無源散熱器
- 聯繫BittWare瞭解其他冷卻選項
電氣
- 板載電源來自 6 針 AUX 連接器或可選的 12V PCIe 插槽連接
- 功耗取決於應用
- 典型最大功耗 50W
環境的
- 工作溫度：5°C 至 35°C
品質
- 按照 ISO9001：2015 IPC-A-610-III 級標準製造
- 符合 RoHS 標準
- CE、FCC、UKCA 和 ICES 批准
外形尺寸
- 3/4 長度、標準高度PCIe雙插槽卡（x16 機械）
- 支援獨立操作
- RFX-8440 可作為 TeraBox™ 整合伺服器平臺訂購
開發工具
FPGA 開發
- BittWare提供了一個利用產品主要介面的基本數據捕獲和重播範例。Xilinx Vivado 開發工具完全支援定製設計開發。
交付
- RFX-8440 模擬數據採集卡
- 數據採集和中繼示例 - 完整原始程式碼
- 1 年硬體保修
