FPGA-Server
TeraBox 1400B Familie
FPGA-Server mit extremer Dichte und Standardtiefe
Wahlweise AMD EPYC 7002 Serie oder Intel 3rd Gen Xeon CPU
Übersicht
Die TeraBox 1401B/1402B und 1411B/1412B bieten das höchste Maß an Rechen- und Netzwerkkapazität in einem 1-HE-Gehäuse und stellen damit die Spitze der FPGA-Serverdichte dar. Die TeraBox 1401B/1402B Server bieten die doppelte Dichte eines typischen 4U Servers und die Leistung von 4 unserer größten Achronix Speedster7t, Intel Stratix 10 oder Xilinx UltraScale+ FPGAs. Die TeraBox 1411B/1412B unterstützt zwei FPGA-Karten zusammen mit 4 herausnehmbaren Speicherlaufwerken. Diese innovativen Produkte unterstützen PCIe Gen4 und verfügen über einen AMD EPYC- oder Intel Xeon-Prozessor in einem Gehäuse mit Standard-Racktiefe.
Video-Demo
Carlos Tejeda erklärt die Server 1401B und 1402B anhand eines praktischen Beispiels.
Carlos Tejeda spricht über die TeraBox-Server 1401B und 1402B von BittWare
Hallo, ich bin Carlos von BittWare. Ich bin hier, um Ihnen von zwei TeraBox-Servern mit extrem hoher Speicherdichte zu erzählen.
- Der 1401B, der eine AMD-CPU hat
- Der 1402B mit einer Intel Xeon CPU
Diese beiden FPGA-Server bieten vier Karten mit doppelter Breite und Frontplattenzugang in einem 1U-Gehäuse. Bisher war für diese Art von Dichte ein sehr tiefes Gehäuse erforderlich, aber diese TeraBox-Server passen in ein Rack mit Standardtiefe. Wie bereits erwähnt, geht es bei diesen Servern vor allem um die Dichte und den Frontplattenzugang zu Anschlüssen wie den QSFPs.
Nehmen wir den Deckel ab und schauen uns die Hauptplatine an. Sie können hier sehen, dass vier Karten eingelegt sind.
Wesentliche Merkmale
Sowohl die AMD- als auch die Intel-Varianten unterstützen Gen4 by 16, das von einer Reihe von FPGA-Karten von BittWare unterstützt wird und Ihnen die doppelte Bandbreite zum Host im Vergleich zu Gen3 bietet. Wie Sie sehen, können wir mit Single-CPU-Motherboards die Tiefe des Gehäuses auf 28 Zoll begrenzen und dennoch Prozessoren in Serverqualität und viele Host-DDR4-Kanäle bereitstellen.
Kühlung
Zur Kühlung wird in der Standardkonfiguration Luft von der Vorderseite des Servers nach hinten geleitet, wodurch die FPGAs die kälteste Luft abbekommen. Für Kunden, die dies benötigen, kann dies umgekehrt werden. Tatsächlich kann das gesamte Gehäuse umgedreht werden, wobei die Rack-Ohren an der Rückseite des Servers oder an der Vorderseite des Servers installiert werden können.
Karten-Unterstützung
Bei der Kartenunterstützung zielen wir auf eine breite Palette unserer FPGA-Karten ab, einschließlich unserer neuesten Gen4-fähigen Designs.
CPU-Optionen
Beim 1401B haben Sie die Wahl zwischen AMD EPYC-Prozessoren der 7002-Serie mit 8 DDR4-Bänken und bis zu einem Terabyte Host-Speicher.
Für den 1402B bieten wir Intel Gen3 Xeon-Prozessoren und eine Auswahl an Konfigurationen mit acht DDR4-Bänken und bis zu einem Terabyte Speicher.
Der 1401B verfügt außerdem über einen Low-Profile-Steckplatz auf der Rückseite des Servers für zusätzliche Netzwerke. Hier befindet sich die Stromversorgung. Beide Varianten verfügen über zwei redundante 1300-Watt-Netzteile. Einer der Hauptvorteile dieser TeraBox-Server ist neben der hohen Leistung die Bequemlichkeit, einen vorkonfigurierten Server zu erhalten. Wir übernehmen alle Tests, die Integration und die Validierung dieser Server und der Karten. Außerdem gewähren wir eine dreijährige Garantie auf den Server und die Karten.
So, das war ein kurzer Blick auf die TeraBox 1401B und 1402B Server. Sie erhalten:
- Hohe FPGA-Dichte mit vier Karten
- Frontplattenzugriff auf bis zu 16 QSFPs oder sogar QSFP-DDs
- Sie haben die Wahl zwischen einem Prozessor der AMD EPYC 7002 Serie oder einem Intel 3rd Gen Xeon Prozessor
- PCIe Gen4-Unterstützung
Und das alles in einem 1U-Gehäuse mit Standardtiefe.
Um mehr zu erfahren oder ein Angebot zu erhalten, besuchen Sie BittWare.com.
Danke fürs Zuschauen.
Wesentliche Merkmale
Bis zu
16 QSFP-DDs
für 32× 100 G oder 128× 10/25G
1U
bis zu 4 FPGAs in einem 1U-Server mit Standardtiefe
Unterstützung für die gesamte Palette der FPGA-Karten von BittWare
Chassis - Technische Daten
- 1U Tiefe, 71,75 cm (28,25 Zoll)
- Prozessor: (1) AMD EPYC 7002 Series Prozessor (1401B/1411B) -oder-
(1) Intel 3rd Gen Xeon Prozessor (1402B/1412B) - Ethernet: 2x RJ45 10G base-T von Intel® X550-AT2, 1x RJ45 Dedizierter IPMI LAN-Anschluss von RTL8211E
- Speicher: 8x DDR4 DIMMs
- Speicher: 2x M.2
- Steckplätze: 4x PCIe Gen4 x16 an der Vorderseite; 1x Low-Profile Gen4 x16 NIC-Steckplatz an der Rückseite (nur 1401B)
- Stromversorgung: 1+1 AC 1300W, 110/220V
Chassis - Technische Daten
| TeraBox 1401B | TeraBox 1402B | TeraBox 1411B | TeraBox 1412B |
Fahrgestell | 1U Tiefe, 71,75 cm (28,25 Zoll) | |||
Prozessor | (1) AMD-Prozessor der Serie EPYC 7002 | (1) Intel 3rd Gen Xeon-Prozessor | (1) AMD-Prozessor der Serie EPYC 7002 | (1) Intel 3rd Gen Xeon-Prozessor |
Ethernet | 2x RJ45 10G base-T von Intel® X550-AT2, 1x RJ45 Dedizierter IPMI LAN-Anschluss von RTL8211E | |||
Speicher | 8x DDR4-DIMMs | |||
Lagerung | 2x M.2-Laufwerke | 2x M.2-Laufwerke, 4x abnehmbare U.2-NVMe-Laufwerke | ||
Steckplätze | 4x PCIe Gen4 x16 an der Vorderseite; | 4x Frontplatte PCIe Gen4 x16 | 2x Frontplatte PCIe Gen4 x16 | |
Stromversorgung | Stromversorgung: 1+1 AC 1300W, 110/220V | |||
Generation 4.0
Verdoppeln Sie die Bandbreite!
Die TeraBox 1401B/1402B und 1411B/1412B sind für mit Gen4 ausgestattete Karten mit der doppelten Bandbreite pro Lane im Vergleich zu Gen3 vorbereitet.
BittWare FPGA-Karten
Die TeraBox 1401B/1402B unterstützt bis zu vier Dual-Slot-BittWare-PCIe-FPGA-Karten, die TeraBox 1411B/1412B unterstützt zwei. Wählen Sie aus einer Vielzahl von Karten, die auf Speedster 7t, Stratix 10 oder UltraScale+ FPGAs basieren. Je nach gewählter FPGA-Karte können die Systemspezifikationen stark variieren. Mit vier BittWare UltraScale+ PCIe-Karten, die bis zu 512 Gbyte DDR4 pro Karte unterstützen, kann das Gehäuse beispielsweise bis zu 2 Terabyte DDR4 auf den FPGA-Karten in 16 Bänken unterstützen. Mit vier Agilex-Karten und Breakout-Kabeln unterstützt jedes Chassis 48x 100GbE.
BittWare 1U Server
Die Server der TeraBox 1400B-Familie sind exklusiv bei BittWare erhältlich und stellen die ideale Plattform dar, um die energieeffiziente Beschleunigung der FPGA-Karten von BittWare freizusetzen. Dieser FPGA-optimierte 1U-Server bietet eine konkurrenzlose Leistungsdichte und einen hohen Wert für eine Reihe von rechenintensiven Anwendungen, einschließlich maschinellem Lernen.
Der Server wird in den USA montiert, ist TAA-konform und bietet eine 3-jährige Garantie.
Der TeraBox-Vorteil
Wenn Sie sich für einen TeraBox-FPGA-Server entscheiden, können Sie sicher sein, dass Sie eine vorkonfigurierte und getestete Lösung erhalten. Dazu gehören die Einrichtung und Installation Ihrer FPGA-Karten und der zugehörigen Hardware, das Betriebssystem Ihrer Wahl und die Entwicklungstools. Ihre TeraBox ist sofort einsatzbereit und verschafft Ihrem Team mehr Zeit für die Entwicklung und Bereitstellung.

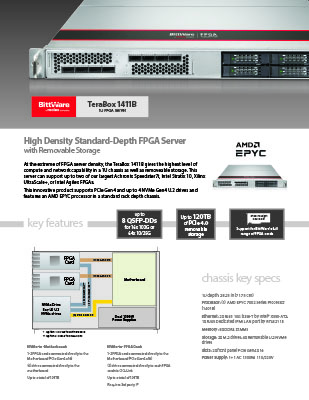

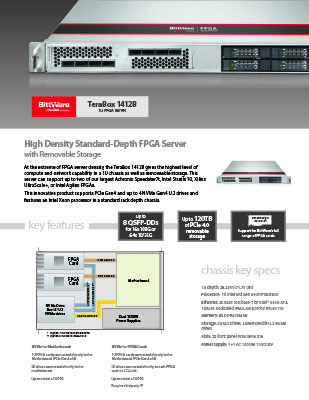

Blockdiagramm, Datenblatt und Spezifikationen
TeraBox 1401B/1402B
TeraBox 1411B/1412B
NVMe-zu-Motherboard:
- 1-2 FPGA-Karten direkt an das Motherboard angeschlossen (PCIe Gen4 x16)
- (4) direkt an die Hauptplatine angeschlossene Laufwerke
- Bis zu insgesamt 120TB
NVMe-zu-FPGA-Karte:
- 1-2 FPGA-Karten direkt an das Motherboard angeschlossen (PCIe Gen4 x16)
- (2) Laufwerke, die über OCuLink direkt mit jeder FPGA-Karte verbunden sind
- Bis zu insgesamt 120TB
- Erfordert IP eines Drittanbieters
Beispiel für eine Systemkonfiguration
Die TeraBox 1401B und 1402B unterstützen viele der FPGA-basierten PCIe-Karten von Achronix, Intel und Xilinx von BittWare. In der folgenden Tabelle sind die Gesamtzahlen des Systems bei Bestückung mit vier Karten* aufgeführt:
| FPGA | Karten im Server | Speicher | Frontplatte System-E/A | Verarbeitung | |
|---|---|---|---|---|---|
| S7t-VG6 | Flitzer7t | 2 oder 4 | Banken GDDR6 (bis zu 16 GBytes) | 1x QSFP-DD, 1x QSFP 6x 100/50/40/25/10 GbE | 692K 6-Eingangs-Lookup-Tabellen (LUTs) 375 Mbits eingebetteter RAM |
| IA-420F | Agilex AGF014 | 2 oder 4 | 2 Bänke DDR4 (bis zu 32GBytes) | 1x QSFP-DD 2x 100 GbE, oder 8x 25/10GbE | 1,4 Millionen Systemlogikelemente Bis zu 4.510 DSP-Blöcke |
| IA-840F | Agilex AGF027 | 2 oder 4 | 4 Bänke DDR4 (bis zu 128 GBytes) | 3x QSFP-DDs 6x 100 GbE, oder 24x 25/10 GbE | 2,6 Millionen Systemlogikelemente Bis zu 8.528 DSP-Blöcke |
| XUP-VV8 | UltraScale+ VU13P | 2 oder 4 | 4 Bänke DDR4 (bis zu 512 GBytes) 8 Bänke QDRII+ (bis zu 2,3 GBit) | 4x QSFP-DDs 8x 100/50/40/25/10 GbE | 3,8 Millionen Systemlogikzellen Bis zu 12.288 DSP-Scheiben |
* Vorbehaltlich der Verfügbarkeit. Kontaktieren Sie BittWare für weitere FPGA-Kartenoptionen.
Server-Konfigurationen - TeraBox 1401B
Niedrig
- (1) AMD EPYC 7232P (3,1GHz, 8C/16T) Prozessor
- 64GB DDR4
- (2) 1 TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Mittel
- (1) AMD EPYC 7302P (3,0 GHz, 16C/32T-Prozessor)
- 128GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Hoch
- (1) AMD EPYC 7502P (2,5GHz, 32C/64T) Prozessoren
- 256GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Prämie
- (1) AMD EPYC 7702P (2.0GHz, 64C/128T) Prozessor
- 512GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Ultra
- (1) AMD EPYC 7702P (2.0GHz, 64C/128T) Prozessor
- 1TB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Server-Konfigurationen - TeraBox 1402B
Niedrig
- (1) Intel Xeon 4309Y 2,8 GHz Prozessor 8 Kerne (16 virtuelle CPUs/Hyperthreads)
- 64GB DDR4
- (2) 1 TB M.2
- (1+1) 1300W Netzteile
Mittel
- (1) Intel Xeon 5318N 2,1 GHz Prozessor 24 Kerne (48 virtuelle CPUs/Hyperthreads)
- 128GB DDR4
- (2) 1TB M.2
- (1+1) 1300W Netzteile
Hoch
- (1) Intel Xeon 6330N 2,2-GHz-Prozessor 28 Kerne (56 virtuelle CPUs/Hyperthreads)
- 256GB DDR4
- (2) 1TB M.2
- (1+1) 1300W Netzteile
Prämie
- (1) Intel Xeon 8351N 2,4 GHz-Prozessor 36 Kerne (72 virtuelle CPUs/Hyperthreads)
- 512GB DDR4
- (2) 1TB M.2
- (1+1) 1300W Netzteile
Ultra
- (1) Intel Xeon 8351N 2,4 GHz-Prozessor 36 Kerne (72 virtuelle CPUs/Hyperthreads)
- 1TB DDR4
- (2) 1TB M.2
- (1+1) 1300W Netzteile
Server-Konfigurationen - TeraBox 1411B
Niedrig
- (1) AMD EPYC 7232P (3,1GHz, 8C/16T) Prozessor
- 64GB DDR4
- (2) 1 TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Mittel
- (1) AMD EPYC 7302P (3.0GHz, 16C/32T) Prozessor
- 128GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Hoch
- (1) AMD EPYC 7502P (2,5GHz, 32C/64T) Prozessoren
- 256GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Prämie
- (1) AMD EPYC 7702P (2.0GHz, 64C/128T) Prozessor
- 512GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Ultra
- (1) AMD EPYC 7702P (2.0GHz, 64C/128T) Prozessor
- 1TB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Server-Konfigurationen - TeraBox 1412B
Niedrig
- (1) Intel Xeon 4309Y 2,8 GHz Prozessor
8 Kerne (16 virtuelle CPUs/Hyperthreads) - 64GB DDR4
- (2) 1 TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Mittel
- (1) Intel Xeon 5318N 2,1 GHz Prozessor
24 Kerne (48 virtuelle CPUs/Hyperthreads) - 128GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Hoch
- (1) Intel Xeon 6330N 2,2-GHz-Prozessor
28 Kerne (56 virtuelle CPUs/Hyperthreads) - 256GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Prämie
- (1) Intel Xeon 8351N 2,4 GHz-Prozessor
36 Kerne (72 virtuelle CPUs/Hyperthreads) - 512GB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Ultra
- (1) Intel Xeon 8351N 2,4-GHz-Prozessor
36 Kerne (72 virtuelle CPUs/Hyperthreads)r - 1TB DDR4
- (2) 1TB M.2 (RAID1)
- (1+1) 1300W Netzteile
Interessieren Sie sich für Preise oder weitere Informationen?
Unser technisches Vertriebsteam steht bereit, um Ihnen Informationen zur Verfügbarkeit und Konfiguration zu geben oder Ihre technischen Fragen zu beantworten.
